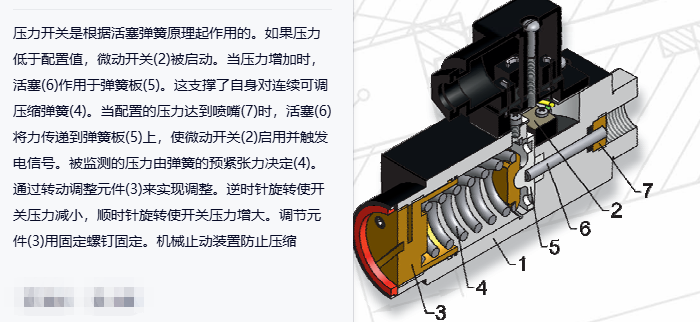

HYDROPA DS-507压力开关通过机械-电信号转换机制实现压力监控与控制，其核心原理基于活塞-弹簧结构，结合弹性元件形变与微动开关触发，具体工作过程如下：

1. 压力感知与弹性元件形变

弹性元件：DS-507采用活塞作为压力感应元件。当被测介质（气体或液体）的压力作用于活塞时，活塞在密封缸体内产生直线位移。

形变机制：压力升高时，活塞克服弹簧阻力向上移动；压力降低时，弹簧推动活塞复位。这一过程将压力变化转化为机械位移。

2. 机械触发与微动开关动作

触发机构：活塞的位移通过杠杆或直接传动机制传递至微动开关。当位移量达到预设阈值时，机械触发机构克服弹簧预紧力，实现“翻转"动作。

电触点切换：微动开关内部触点状态瞬间改变：

常开触点（NO）：压力低于设定值时断开，达到设定值时闭合。

常闭触点（NC）：压力低于设定值时闭合，达到设定值时断开。

DS-507支持单刀双掷（SPDT）触点配置，可同时提供NO和NC信号。

3. 电路控制与自动化功能

控制逻辑：触点状态变化直接串联在受控设备的控制电路中，实现以下功能：

自动启停：例如，储气罐压力低于下限，NO触点闭合启动压缩机；压力达到上限，NO触点断开停止压缩机。

安全保护：液压系统压力过高时，NC触点断开切断设备电源，防止事故。

顺序控制：与限位器配合，实现液压缸活塞移动到位后触发下一动作。

信号输出：触点信号可传输至PLC、报警器或指示灯，指示当前压力状态（如高压/低压报警）。

4. 关键参数与性能优化

调压范围：DS-507的开启压力（系统压力升高至设定值时接通电信号）和闭合压力（系统压力降低至设定值时切断电信号）共同定义调压范围，确保设备在目标压力区间内工作。

灵敏度与回差：开启压力与闭合压力的差值称为灵敏度，差值越小灵敏度越高。DS-507通过可调通断区间避免压力波动导致的误动作。

重复精度：在相同调定压力下，多次升压/降压过程中开启压力或闭合压力的偏差值，DS-507的重复精度高，确保长期稳定性。

5. 结构优势与应用场景

耐高压设计：支持0-1600 bar压力范围，适用于石油化工、液压系统等高压场景。

防爆认证：符合Ex d II CT6标准，适用于油气田、化工厂等爆炸性危险环境。

环境适应性：工作温度范围-40°C至+90°C，防护等级IP65，适应恶劣工业环境。

典型应用：

石油化工：监测反应釜压力，防止超压事故。

液压系统：控制工程机械、注塑机的液压压力。

气体处理：监控压缩空气、氮气储气罐压力。
