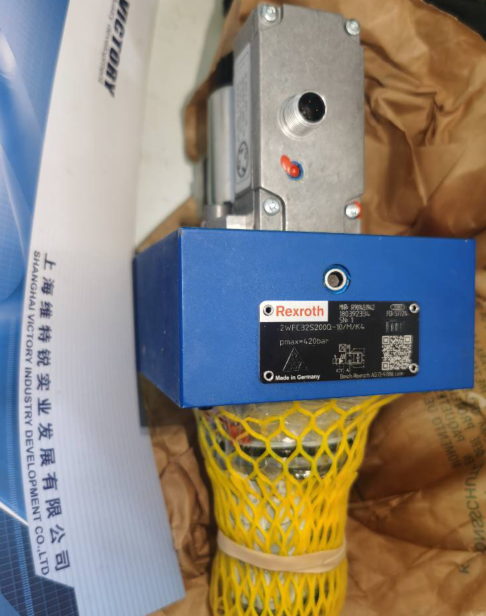

REXROTH R901451942 2WFC32S200Q-1X/M/K4 是一款先导式比例方向插装阀，其结构原理可归纳如下：

一、核心结构组成

控制盖板：封装插装单元，沟通先导阀与主阀，集成电子元件（OBE）或外部控制接口。

插装单元：由阀套、弹簧、阀芯及密封件组成，在回路中起控制通断作用。

先导控制阀：包含比例电磁铁，通过电磁力驱动先导阀芯移动，调节主级控制腔压力。

集成电子元件（OBE）：将控制指令值与主阀芯位置实际值比较，通过闭环反馈修正偏差，实现比例控制。

二、工作原理

信号输入与放大：指令信号经比例放大器功率放大，输出比例电流至比例电磁铁。

电磁力驱动：比例电磁铁产生与电流成比例的电磁力，推动先导阀芯移动，改变主级控制腔压力。

主阀芯调节：

当先导控制阀电磁铁激活时，主级控制腔压力变化驱动主阀芯移动。

若主级关闭，控制腔用先导油加压；若主级打开，控制腔卸载。

流量比例控制：主阀芯行程与节流孔横截面随指令值成比例变化，实现流量连续调节。

闭环反馈修正：集成电子元件持续比较指令值与实际位置，通过调整先导控制阀消除偏差。

三、关键特性

比例控制：通过电磁铁电流与阀芯位置的线性关系，实现流量与压力的连续调节。

先导式设计：利用先导油压与弹簧力平衡控制主阀芯，提升高压工况稳定性。

集成电子元件（OBE）：支持闭环反馈控制，提高控制精度与响应速度。

故障安全机制：断电或电缆中断时，主阀芯自动移动至阀座位置，阻断油液流动。
