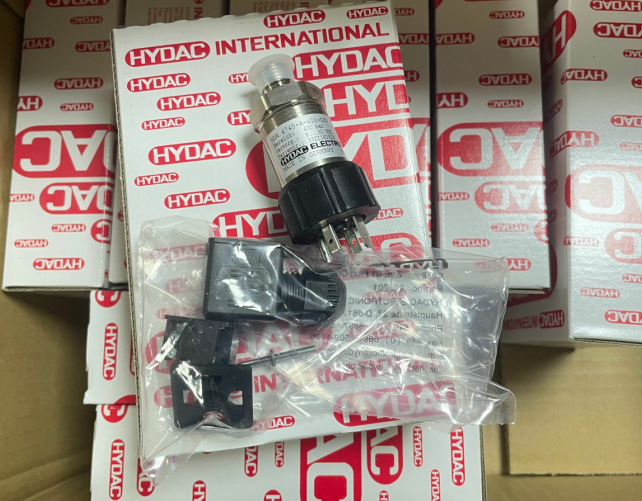

HYDAC 4745-A-400-000压力传感器结构描述如下：

传感单元设计

采用不锈钢膜片与薄膜DMS（差动膜片应变片）技术，构建高精度、高可靠性的传感核心。DMS传感元件通过测量膜片受压时的微应变，将压力信号转换为电信号，实现高灵敏度测量。

机械结构与材料

外壳：整体锻造17-4PH不锈钢壳体，具备高强度和耐腐蚀性，适应恶劣工业环境。

膜片：316L不锈钢隔离膜片，直接接触介质，耐受液压油冲击与污染介质，同时通过陶瓷烧结过滤器抑制杂质干扰。

接口：配备G1/4"螺纹接口（安装扭矩≤25 Nm），支持双过程接口设计，允许两侧同时接触腐蚀性介质，避免交叉污染。

电子元件与信号处理

评估电路：集成高精度信号调理电路，对DMS传感元件输出的微弱信号进行放大、滤波及线性化处理，减少非线性误差（≤±0.03% FS）和重复性误差（≤±0.02% FS）。

温度补偿：内置数字信号处理器（DSP），通过温度补偿算法实时修正温度漂移（±0.1%/K），确保在-40°C至125°C范围内测量稳定性。

输出信号：支持4-20mA电流环输出或0-10V电压输出，兼容主流PLC、DCS及工业控制器，部分型号支持IO-Link通信协议，实现远程参数配置与故障诊断。

防护与抗干扰设计

防护等级：达到IP66/IP67标准，防尘防水，适应潮湿、多尘环境。

抗冲击与脉动抑制：内置缓冲节流阀与脉动阻尼器，有效抑制液压泵脉动及压力冲击（可承受150% FS安全过载）。

电磁兼容性（EMC）：符合EN 61326标准，抗电磁干扰能力强，适用于强电磁环境。

结构紧凑性与安装便捷性

紧凑设计：圆柱形结构（直径22mm），体积小、重量轻，便于集成到液压系统中。

安装方式：支持螺纹安装或法兰安装，配备双色LED状态指示灯，实时显示传感器工作状态。
