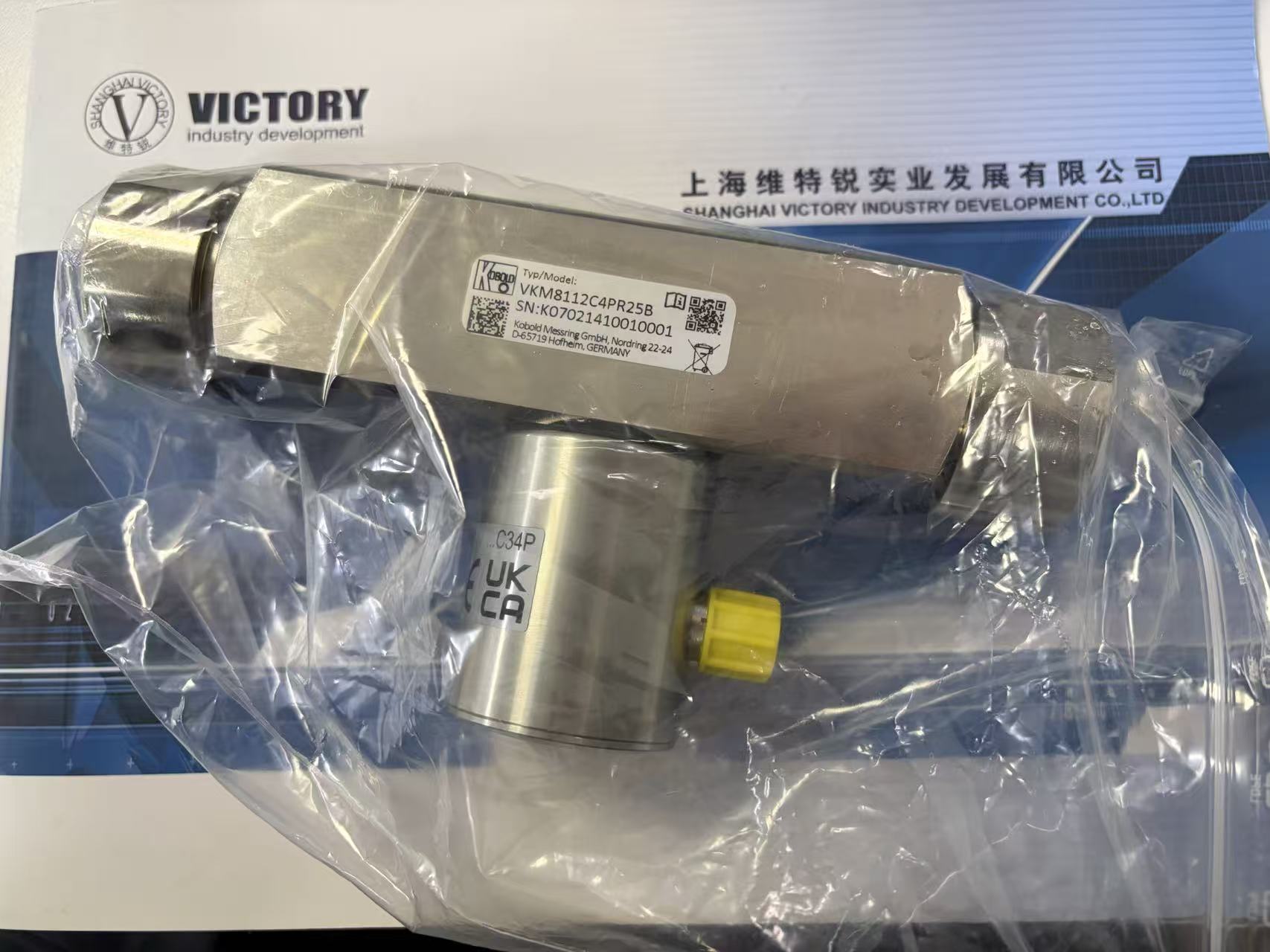

KOBOLD流量计VKM8112C4PR25B是一款粘度补偿型金属转子流量计，其工作原理基于弹簧加载转子与流体动力学的结合，并通过机械隔离设计实现信号输出。以下是其核心工作原理的详细说明：

一、核心结构与流体作用

弹簧加载转子

转子位于圆柱形测量管内，内部设有独特的内孔板结构。当流体流入测量管时，转子受到以下作用力：

动压力：流体流速产生的冲击力。

浮力：流体对转子的向上托力。

重力：转子自身的重量。

当流量增加时，动压力增大，转子上升；流量减小时，转子下降。转子的位置与流量大小成一一对应关系。

粘度与密度补偿

通过内孔板设计和弹簧加载机制，转子可自动补偿流体粘度（1 cP至1000 cP）和密度（高30 lb/ft³）的变化。即使流量极低（如0.1 L/min），显示值误差仍可控制在±5%以内，远优于传统转子流量计（误差可达2500%）。

二、信号输出与机械隔离

双稳态干簧开关

转子内嵌永磁铁，当转子上升至特定位置时，磁场触发测量管外的无源双稳态干簧开关，实现电信号输出（如开关量或脉冲信号）。

机械隔离设计：介质与电子开关系统隔离，避免腐蚀性或高粘度介质损坏传感器，同时防止电磁干扰。

可调节开关盒

干簧开关嵌入高度可调节的塑料开关盒中，防护机械冲击或腐蚀性环境，确保长期稳定性。

三、流量测量流程

流体流入：介质从测量管底部流入，冲击转子并使其上升。

转子定位：转子在动压力、浮力和重力作用下平衡，位置反映流量大小。

信号触发：转子磁场接触干簧开关时，触点闭合或断开，输出电信号。

流量限制：转子上升至挡块时停止，防止超出测量范围，确保双稳态开关正常工作。
