东方马达步进电动机CRK系列/价格低廉

更新时间：2016-06-20

简要描述：

东方马达步进电动机CRK系列/价格低廉是高性能5 相步进电动机并搭载有平滑驱动功能的小型、低振动微步驱动器的组合产品。
备有20mm、28mm、42mm、60mm 4种电动机安装尺寸和各种减速电动机。

免费咨询：021-32586636

东方马达步进电动机CRK系列/价格低廉

小型、轻量的微步驱动器

组合驱动器在小型、轻量的基础上实现了微步驱动。
采用新型IC，进一步充实其功能。带有易于安装的安装板。

微步驱动所*的低振动、低噪音

无需通过减速机构等机械元件即可将电动机的基本步距角zui大分割至1/250。
可以获得更理想的低振动、低噪音化。

采用平滑驱动功能，更加方便使用

平滑驱动功能是不需变更脉冲输入设定，就能以整步时的移动量、移动速度自行进行微步驱动的控制。
在您使用整步、半步时*可以达到所需的理想效果。

crk_01

丰富的功能

● 可进行单脉冲/双脉冲输入方式转换
● 可设定5相/2相步距角
● 搭载用于显示电源输入的LED电源
● 光耦合器输入规格
● 采用带有锁定功能的连接器（MOLEX公司制造）。

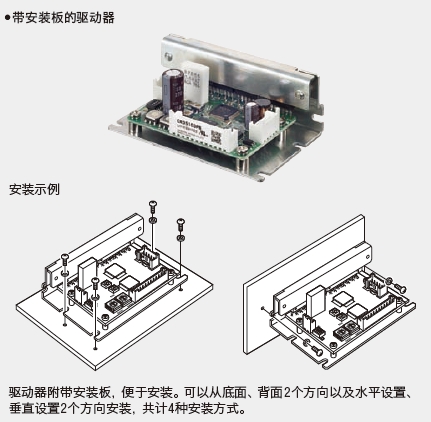

附带便于安装的安装板

crk_02

对应DIN导轨的小型驱动器

外壳型，小型DC电源输入驱动器

驱动器宽35mm×高100mm×深70mm，实现了小型化。满足控制盘及装置的小型化需求。

crk_03

可安装DIN导轨

可直接安装至DIN导轨。安装不需要螺丝。
＊只对应DIN导轨。

crk_04

接线简单

采用连接器接线，无需压接工具。
轻易地进行接线。

驱动器型	类型	安装尺寸[mm]	分辨率[˚/脉冲]	保持转矩[N・m]
基板型	高分辨率型	28	0.36	0.038-0.09
		42		0.24-0.42
		60		0.78-2.3
	高转矩型	20	0.72	0.0231
		28		0.041-0.078
		42		0.24-0.42
	标准型	42	0.72	0.13-0.24
	标准型	60	0.72	0.42-1.66
	TH减速机型	28	0.024-0.1	0.2-0.5
		42	0.024-0.2	0.35-1.5
		60	0.024-0.2	1.25-4
	PS减速机型	28	0.072-0.144	0.2-0.4
		42	0.072-0.144	1-3
		60	0.0144-0.1	3.5-8
	PN减速机型	28	0.072-0.144	0.2-0.4
		42	0.072-0.144	0.8-1.5
		60	0.0144-0.144	3.5-8
	谐波减速机型	20	0.0072-0.144	0.4-0.6
		30		1.8-2.4
		42		3.5-5
		60		5.5-8
外壳型	高转矩型	20	0.72	0.0231
	高转矩型	28	0.72	0.048-0.078
	标准型	42	0.72	0.13-0.24
	标准型	60	0.72	0.42-1.66
	TH减速机型	28	0.024-0.1	0.2-0.5
		42	0.024-0.2	0.35-1.5
		60	0.024-0.2	1.25-4
	PS减速机型	28	0.072-0.144	0.2-0.4
		42	0.0144-0.144	1-3
		60	0.0144-0.144	3.5-8
